NÁVRH ZNAKOVÉHO KLÍČE PRO TVORBU TYFLOMAP TIŠTĚNÝCH NA MIKROKAPSULOVÝ PAPÍR

Hlavním cílem bakalářské práce je vytvořit znakový klíč pro tvorbu tyflomap určených pro tisk na mikrokapsulový papír s využitím technologie PIAF. V průběhu práce je provedena analýza řešené problematiky v českém i mezinárodním prostředí, se zaměřením na technologické limity tisku na mikrokapsulový papír a limity tyflografiky. Získané poznatky jsou následně využity při návrhu komplexní sady kartografických znaků pro tvorbu různých druhů tyflomap. Navržené znaky zahrnují bodové, liniové i areálové znaky. U bodových znaků jsou zastoupeny znaky geometrické, symbolické i alfanumerické, přičemž u obrázkových znaků je provedeno pouze několik příkladových návrhů. Znakové sady jsou ověřeny prostřednictvím uživatelského testování, ve kterém je kladen důraz na rozlišitelnost znaků a aspekty jejich hmatové percepce. Pomocí navržených znaků jsou vytvořeny ukázkové mapy, které jsou testovány současně se znakovými sadami. Poznatky získané z uživatelského testování jsou zapracovány do návrhu znaků a následně jsou znaky podrobeny verifikačnímu uživatelskému testování. Výsledné výstupy jsou shrnuty do podoby manuálu. Znaky jsou rozděleny do tematických celků a tvoří komplexní znakový klíč, který zahrnuje vybraná témata polohopisu, výškopisu a tematických map. Vybrané areálové znaky jsou rozpracovány do podoby tří kvantitativních stupnic. Znakový klíč obsahuje úvodní část s návodem pro tvorbu tyflomap a část s výčtem znaků a jejich parametrů, včetně vhodných příkladů použití. Součástí výstupů bakalářské práce jsou tři ukázkové mapy a vyhodnocení uživatelského testování. Vedlejšími cíli je vytvoření webových stránek a posteru.

Dílčí cíle bakalářské práce jsou:

• provést analýzu současného stavu řešené problematiky,
• navrhnout komplexní sadu kartografických znaků pro tvorbu tyflomap,
• aplikovat navržené znaky do ukázkových map,
• ověřit navržené znakové sady a mapy prostřednictvím uživatelského testování,
• provést verifikační uživatelské testování upravených znakových sad,
• shrnout výsledné znaky do podoby manuálu a vytvořit komplexní znakový klíč pro tvorbu tyflomap.

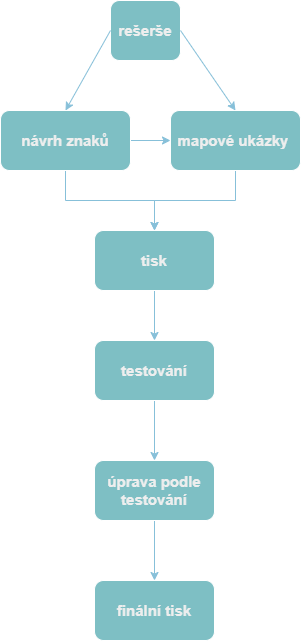

Použité metody
Při řešení cílů bakalářské práce byly využity jak obecně teoretické, tak empirické metody. Z obecně teoretických metod byly aplikovány především metody analýzy, syntézy a komparace. Metoda analýzy byla využita při studiu problematiky tvorby tyflomap, technologických limitů tisku na mikrokapsulový papír a zásad tyflografiky. Metoda syntézy byla následně použita při formulaci návrhových pravidel a při tvorbě vlastního znakového klíče. Metoda komparace sloužila k porovnání existujících přístupů k tvorbě tyflomap a znakových systémů používaných v českém i mezinárodním prostředí. Z empirických metod bylo využito uživatelské testování, které lze charakterizovat jako experiment zaměřený na hodnocení rozlišitelnosti kartografických znaků a jejich hmatové percepce. Testování probíhalo formou řízeného hmatového vnímání jednotlivých znaků a mapových ukázek. Testování proběhlo na Gymnáziu pro zrakově postižené v Praze a zúčastnilo se jej sedm respondentů. Získané výsledky byly dále vyhodnoceny a využity k úpravě návrhu znakových sad. Součástí řešení byly rovněž metody z oblasti GIS, které zahrnovaly sběr, zpracování a úpravu prostorových dat pro tvorbu mapových podkladů. Dále byly využity kartografické metody, zejména návrh mapových kompozic, generalizace mapového obsahu a tvorba kartografických znaků. V závěrečné fázi byly aplikovány grafické metody, především sazba textů a úprava grafického rozvržení výstupů.

Použitá data
Jako zdroj prostorových dat byla využita otevřená data OpenStreetMap, která jsou poskytována za podmínek licence Open Data Commons Open Database License (ODbL). Z této databáze byla čerpána zejména prostorová data budov, komunikací, tras metra a vodních toků. Data byla filtrována a stažena pomocí zásuvného modulu QuickOSM v prostředí programu QGIS. Dále byla využita data společnosti ARCDATA PRAHA z databáze ArcČR 500, verze 3.3. Jsou poskytována pod licencí Creative Commons CC-BY 4.0. Z této databáze byla použita prostorová data státní hranice a hranic krajů. Počet obyvatel v krajích České republiky byl převzat z ČSÚ pod licencí Creative Commons CC BY 4.0.

Hlavním výsledkem bakalářské práce je vytvořený komplexní znakový klíč pro tyflomapy tištěné na mikrokapsulový papír technologií PIAF, který je přílohou 1 až 3 této práce. Znakový klíč je rozdělený na bodové (příloha 1), liniové (příloha 2) a areálové znaky (příloha 3). Dalším výsledkem práce jsou tří ukázkové mapy, které využivájí navržené kartografické znaky. Zároveň byl vytvořen manuál pro tvorbu tyflomap, který je přílohou 4 a je dostupný na webových stránkách práce. Příloha 5 je poster pro širokou odbornou i laickou veřejnost taktéž dostupný na webové stránce.
Komplexní znakový klíč
Na základě dostupného teoretického základu v oblasti tyflokartografie, reliéfního tisku a tyflografiky byla navržená sada kartografických znaků. Samotná tvorba znaků probíhala v programu Inkscape. Pomocí uživatelského testování byly následně vybraný vhodné znaky a zároveň byly stanoveny jejich doporučené velikosti. Primární barvou znaků je černá, která je vhodná pro technologii PIAF. U vybraných znaků byla přidána doplňková barva určená pro osoby se zbytkem zraku. Znakový klíč zahrnuje vybraná témata polohopisu, výškopisu a tematických map. Celkově obsahuje 23 bodových, 12 liniových, 15 areálových znaků a tří kvantitativních stupnic.
Ukázkové mapy

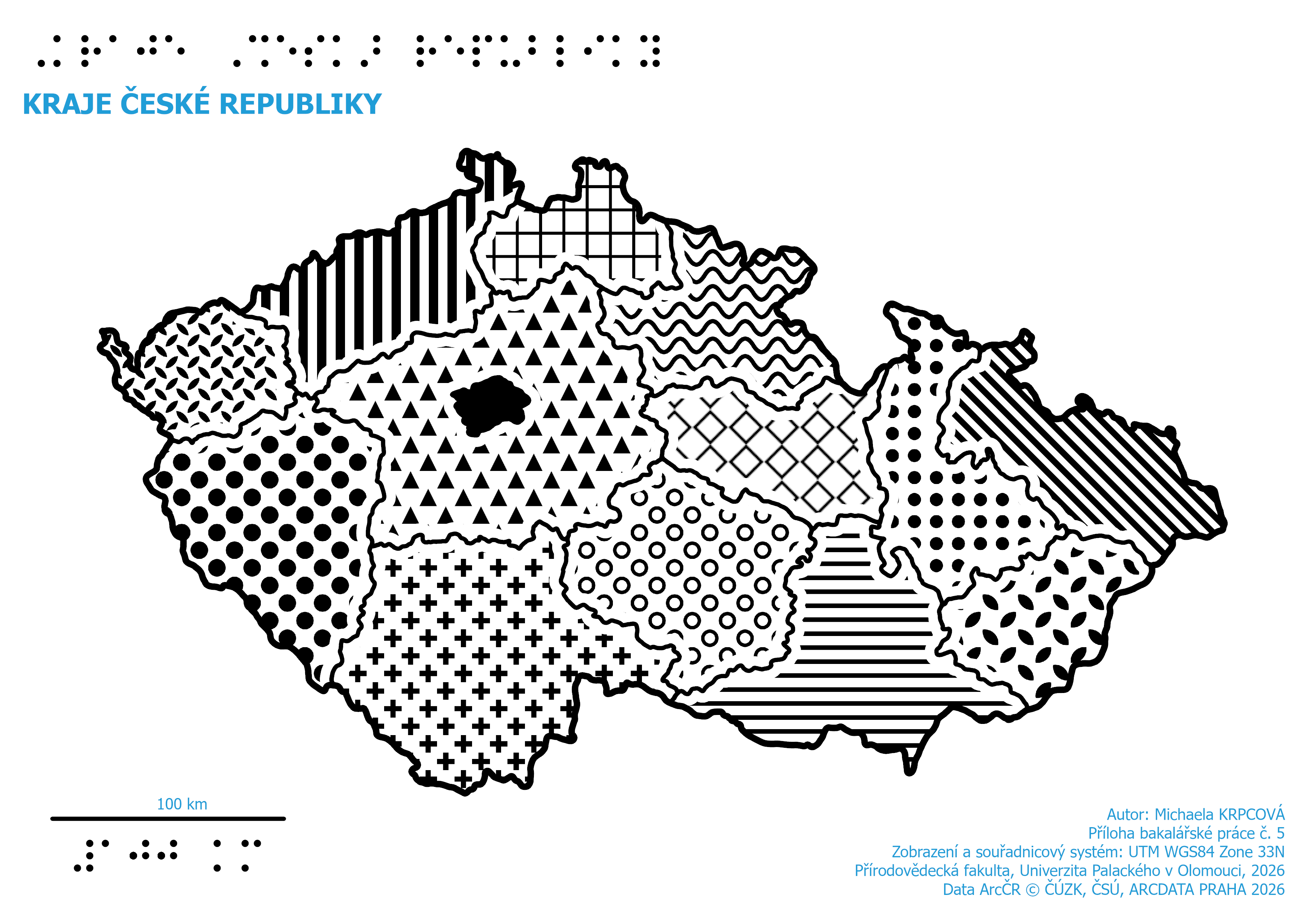

Součástí výsledků práce byly vytvoření tří ukázkové mapy v programu ArcGIS Pro, které ověřují použitelnost navrženého znakového klíče v praxi. První ukázková mapa Kraje České republiky využívá areálové znaky. Druhá ukázková mapa Hustota zalidnění v České republice využívá kvantitativní stupnice. Třetí ukázková mapa Okolí GOA Praha kombinuje bodové, liniové a areálové znaky. Všechny mapy byly podrobený uživatelskému testování.
Manuál pro tvorbu tyflomap
Dalším výsledkem práce je manuál pro tvorbu tyflomap. Manuál je navržen tak, aby byl využitelný jak v komerčním softwaru ArcGIS Pro, tak v open-source řešení QGIS. Cílovou skupinou manuálu jsou především vyučující a asistenti, kteří pracují s osobami se zrakovým postižením a podílejí se na přípravě výukových nebo orientačních mapových podkladů. Manuál předpokládá základní uživatelskou znalost práce s GIS softwarem.

Hlavním cílem bakalářské práce bylo navrhnout komplexní znakový klíč pro tyflomapy tištěné na mikrokapsulový papír technologií PIAF. Tento cíl byl splněn vytvořením znakového klíče pro bodové, liniové a areálové znaky. Počet minimálních znaků byl také splnění. Práce byla rozdělena na dílčí cíle, přičemž prvním krokem byla rešerše problematiky tyflokartografie, tyflografiky a reliéfního tisku. Následně návrh kartografických znaků, které byly podrobeny uživatelským testováním. Z testování vyplynulo několik připomínek, které byly následně zapracovány. Další s dílčích cílu bylo vytvoření ukázkových map, které využívají kartografické znaky ze znakového klíče. Ukázkové mapy byly také testování. Dalším výstupem je manuál pro tvorbu tyflomap, který popisuje postup tvorby map jak v prostředí ArcGIS Pro, tak v open-source softwaru QGIS. Manuál je určen především pro vyučující a asistenty pracující s osobami se zrakovým postižením a usnadňuje praktickou aplikaci navrženého znakového klíče. Součástí výsledků je také poster, který přehledně prezentuje hlavní cíle, metody a výsledky práce. Hlavním přínosem práce je vytvoření uceleného a prakticky využitelného znakového klíče, který může sloužit jako podklad pro další tvorbu tyflomap. Přínos práce spočívá také v propojení teoretických poznatků s praktickým ověřením prostřednictvím uživatelského testování. Výsledky práce mohou být využity ve vzdělávání osob se zrakovým postižením i při tvorbě orientačních mapových podkladů. Do budoucna by bylo přínosné přidat další kartografické znaky a ověřít použitelnoust znaku na vetším počtů respondentu. Další možností je také rozvoj digitálních nástrojů pro automatizaci tvorby tyflomap.

• 15 Respondentů
• 23 Bodových znaku
• 12 Liniových znaku
• 15 Areálových znaku
• 3 Tyflomapy

This bachelor’s thesis focuses on the design of cartographic symbols for tactile maps intended for printing on microcapsule paper using PIAF technology. The main objective of the thesis is to create a comprehensive map key that respects the technological limitations of raised-line printing and the principles of tactile cartography while ensuring sufficient tactile legibility and distinguishability of map symbols. The introductory part of the thesis presents an analysis of the topic in both the Czech and international context, with a focus on existing approaches to tactile map design, the properties of microcapsule paper, and the limits of tactile perception. Based on the acquired knowledge, point, line, and area cartographic symbols are designed, including selected area symbols developed into three quantitative scales. The thesis also includes three sample maps demonstrating the practical application of the proposed symbol sets. The proposed symbol sets and sample maps are verified through user testing focused on evaluating their distinguishability and tactile legibility. The obtained feedback is used to refine and optimize the symbol design. The final outcome of the thesis is a map key supplemented by a methodological manual, which may serve as a basis for the creation of tactile maps printed using PIAF technology.
